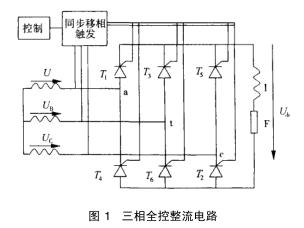

圖1為小型發電機三相橋式全控整流電路的原理圖,將三相交流電引入上圖中的a、b、c三點, 陰極連接在一起的3個晶閘管 (T1、T3、T5) 為共陰極組, 陽極連接在一起的3個晶閘管 (T2、T4、T6) 為共陽極組。共陰極組的3個晶閘管中, 陽極所接交流電壓值大的一個導通, 共陽極組的3個晶閘管中, 陰極所接交流電壓值低的導通, 任意時刻共陽極組和共陰極組中各有1個晶閘管處於導通狀態。小型發電機6個晶閘管的脈衝按T1、T2、T3 、T4、T5、T6的順序, 相位依次相差60b( 電角度, 下同) ,共陰極組T1、T3、T5的脈衝依次差120b, 共陽極組T2、T4、T6也依次差120b。通過這2個晶閘管的導通, 相連接的兩相電壓差就加在了負載的兩端。
