調節汽油發電機的輸出功率,需要改變油門開度。這裏設計時通過采集整流後的電壓、電流反饋量對步進電機進行閉環控製,進而實現對油門開度的控製。

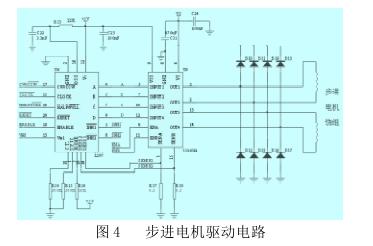

這裏設計的便攜式汽油發電機步進電機驅動電路如圖4所示,包括步進電機控製器L297(含環形分配器)和雙H橋式驅動器L298。由dsPIC30F單片機作為控製器向 L297發出時鍾信號(CLOCK)、正/ 反轉選擇(CW/CCW)、半步/ 全步模式選擇(HALF/FULL)、複位信號(RESET)及使能控製(ENABLE)等信號。電路中可以調節步進電機控製器L297外圍電路的參考電壓(Vref),該電壓將與通過管腳SENS1,SENS2 所反饋的電位大小比較,來確定是否進行斬波控製,以達到控製電機繞組電流峰值、保護步進電機的目的。
