便攜式發電機工作循環中，汽缸內壓力隨工作容積或曲軸轉角變化的坐標圖稱為示功圖。 便攜式發電機示功圖有兩種基本形式：以曲軸轉角為變量的稱為P -ψ示功圖；以汽缸工作容積為變量的稱為P-V示功圖。示功圖是借助於專門儀器從汽缸內部測得的，它是了解汽缸內部工作過程、探索各種因素對工作過程影響的重要信息。了解便攜式發電機性能經常是從分析示功圖入手，並結合工作循環的各個階段來分析各種因素的影響，以便從中找出規律，為性能指明方向和提出措施。

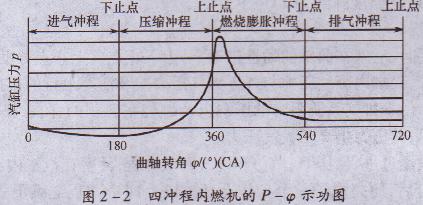

圖2-2所示為便攜式發電機的P-ψ示功圖。理論上講，進氣過程由上止點開始到下止點結束，而實際上在上止點以前進氣門就開啟了，在下止點後才關閉。
